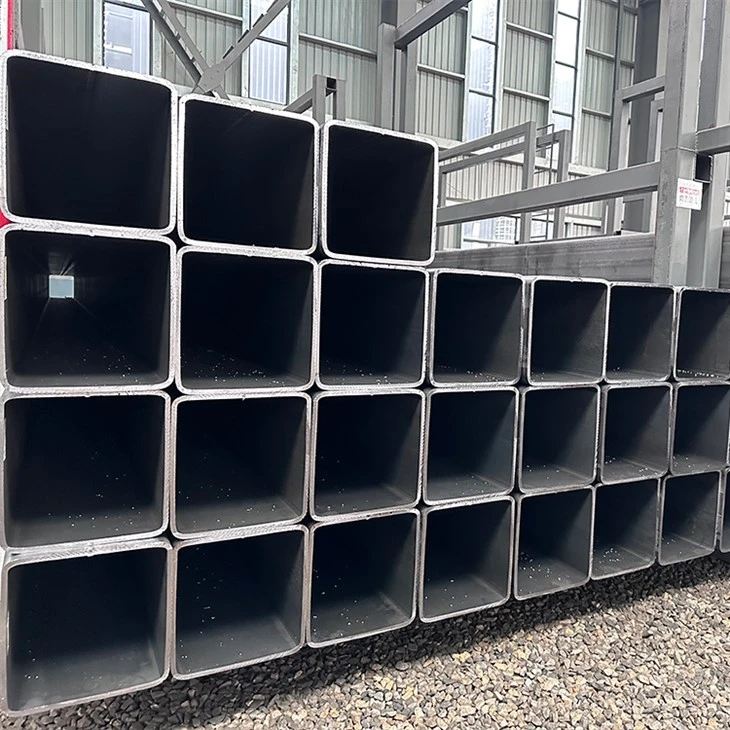

Standardni pregled
Kot 1163Avstralski standardki določa zahteve zahladno - tvorjeni varjeni strukturni jekleni votli odseki, običajno se uporablja pri gradbenih, inženirskih in industrijskih aplikacijah. Standard zajema različne ocene, vključno zC250, C250L0, C350, C350L0, C450 in C450L0, ki se razlikujejomoč donosa, natezna trdnost in lastnosti udarne žilavosti. Te cevi so izdelane skoziHladno - Oblikovanje in električni uporni varjenje (ERW), zagotavljanje visoke trdnosti in trajnosti za strukturno in mehansko uporabo. Ta standard zagotavlja skladnost z dimenzijskimi tolerancami, mehanskimi lastnostmi in protokoli za testiranje, kar je 1163 cevi, primerne za širok razpon obremenitve - ležajne aplikacije.
Materialne ocene
OceneC250, C250L0, C350, C350L0, C450 in C450L0Označi različne jakosti donosa in lastnosti udarne žilavosti:
- "AS / NZS 1163"število tega standarda.
- "C"stoji zaOblikovan hladno -.
- TheŠtevilka (250, 350, 450)označujeMinimalna trdnost donosa (MPA).
- "L0"pripona pomeni, da je jekloni udarni - testiran(standardna ocena), medtem ko"L0" odsotnostpomeni, da je lahko testiranje vpliva potrebno za nizke - temperaturne aplikacije.
L=zajamčene lastnosti udarca materiala
0=Test z nizko temperaturo vpliva na 0 stopinj.
Kemična sestava
V skladu s standardom AS1163,metode vzorčenjaZa kemijsko analizo mora biti vv skladu z ISO 14284. AS/NZS 1050.1 Standardali druge postopke, ki dosegajo isto ali boljšo stopnjo natančnostiDoločite kemično sestavo. To je zato, ker je pomembno imeti zanesljive informacije o kemični sestavi, da bi sprejemali odločitve o varnosti in kakovosti izdelka.
| Ocene | Kemična sestava (analiza lita ali izdelka)% max. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Cr | Mo | Al (opomba 3) | Ti | Mikro - legirni elementi | CE (opomba 4) | |
| C250,C250L0 | 0.12 | 0.05 | 0.5 | 0.03 | 0.03 | 0.15 | 0.1 | 0.1 | 0.04 | 0,03 (opomba 5) | 0.25 |
| C350,C350L0 | 0.2 | 0.45 | 1.6 | 0.03 | 0.03 | 0.3 | 0.1 | 0.1 | 0.04 | 0,15 (opomba 6) | 0.43 |
| C450,C450L0 | 0.2 | 0.45 | 1.7 | 0.03 | 0.03 | 0.5 | 0.35 | 0.1 | 0.04 | 0,15 (opomba 6) | 0.43 |
|
Opombe: 1 Dovoljena je uporaba tehnik izdelave sulfidov za modifikacijo za te ocene. 2 Naslednji elementi so lahko navedeni v omejitvah: (a) baker 0,25%. (b) Nikelj 0,25%. 3 omejene omejitve so za topne ali skupne aluminij. 4 Ekvivalent ogljika (CE) se izračuna iz naslednje enačbe:
5 velja samo za Niobium in Vanadium. Vendar niobium, večji od 0,010%, ni dovoljen. |
|||||||||||
Mehanske lastnosti
- Natezni testi, udarni testi in splošni testi so zelo pomembniPri merjenju mehanskih lastnosti materialov AS1163. Ti testi pomagajo določiti sposobnost materiala, da se upira silam, ki lahko povzročijo, da se zlomi ali deformira. Natezni test meri sposobnost materiala, da prenese vlečne sile, medtem ko udarni test meri njegovo odpornost na sile, ki se razbijejo. Medtem test sploščenja oceni sposobnost materiala, da se upira drobljenjem sil. Z oceno rezultatov teh testov lahko inženirji zagotovijo, da bodo ti materiali lahko izvedli, kot je bilo predvideno v različnih aplikacijah.
- Za zagotovitev natančnih rezultatov je pomembno upoštevati določene smernicev kot 1391. Ta standard določa hitrost napetosti, ki jo je treba uporabiti pri približevanju trdnosti donosa, pa tudi omejitve za konvencionalno hitrost napetosti. Poleg tega je test udarca, določen vKot 1544.2je treba izvesti na vsakem odtri testne kose, pripravljene iz vsakega vzorca. Ti testi so bistveni za zagotavljanje varnosti in kakovosti materialov.
| Razred | MPA minimalne trdnosti donosa | MPA minimalne natezne trdnosti | Minimalno raztezanje kot delež dolžine merilnika 5,65√s. (Glej opombo)% | |||||
|---|---|---|---|---|---|---|---|---|
| Krožni votli odseki d0 / t | Pravokotni votli odseki b / t, d / t | |||||||
| Manj kot ali enaka 15 | >15 manj kot ali enaka 30 | >30 | Manj kot ali enaka 15 | >15 manj kot ali enaka 30 | >30 | |||
| C250,C250L0 | 250 | 320 | 18 | 20 | 22 | 14 | 16 | 18 |
| C350,C350L0 | 350 | 430 | 16 | 18 | 20 | 12 | 14 | 16 |
| C450,C450L0 | 450 | 500 | 12 | 14 | 16 | 10 | 12 | 14 |
| OPOMBA: Te omejitve veljajo za obraz, iz katerega je opravljen natezni test. To pomeni, da je za RHS uporaba razmerja med B / T ali D / T odvisna od tega, od koga se izreže preskusni vzorec. Za SHS je samo eno razmerje (kot b=d). | ||||||||
| Charpy V - Zahteve za zarezo | |||||||
|---|---|---|---|---|---|---|---|
| Razred | Stopnja testne temperature | Minimalna absorbirana energija, j | |||||
| Velikost testnega dela | |||||||
| 10 mm x10 mm | 10 mm x 7,5 mm | 10mmx5mm | |||||
| Povprečno 3 teste | Individualni test | Povprečno 3 teste | Individualni test | Povprečno 3 teste | Individualni test | ||
| C250L0, C350L0, C450L0 | 0 | 27 | 20 | 22 | 16 | 18 | 13 |
TheCharpy V - Notch Test Impactse izvaja naprejKot 1163 jeklenih cevioceniti svoježilavost in odpor do krhkega zloma, zlasti vnizka - temperatura ali visoko - stresno okolje.
-
Ključni razlogi za testiranje:
Varnost materiala- zagotavlja, da jeklo lahko absorbira energijo brez nenadne odpovedi (pomembno v seizmičnih conah ali hladnem podnebju).
Strukturna celovitost- Preveri duktilnost pod udarnimi obremenitvami (npr. Mostovi, rudarska oprema, obalne konstrukcije).
Skladnost z ocenami- višje cevi za ocene - (npr.C350L0 proti C350), če se uporablja v sub - nič pogojev, lahko zahteva testiranje vpliva.
Varjenje in izdelava- Potrjuje valilne cone in osnovno kovino vzdržujejo žilavost po oblikovanju.
-
Kdaj je potrebno testiranje?
NON - "l0" ocene(npr. C350, C450) bo morda potreboval testiranje, če je določeno zaNizka - temperaturna storitev(npr., Spodaj0 stopinj).
"L0" ocene(npr. C350L0) soni udarni - testiranin ga je treba uporabljati samo vzmerno okolje.
Dimenzije in tolerance
TheDimenzije in toleranceOddelekKot 1163zagotavlja, da hladne - tvorijo varjene jeklene cevi (CHS, RHS, SHS) izpolnjujejo natančne geometrijske zahteve za strukturno zanesljivost in združljivost pri gradbeništvu in inženirskih aplikacijah. Spodaj je podrobna razčlenitev ključnih specifikacij:
-
Oblika in masa
| Značilno | Krožni votli odseki | Kvadratni in pravokotni votli odseki |
|---|---|---|
| Zunanje dimenzije (DO, D in B) | ± 1%, z najmanj ± 0,5 mm in največ ± 10 mm | ± 1%, z najmanj ± 0,5 mm |
| Debelina (t) | For do ≤406.4 mm :±10% For do >406,4 mm: ± 10% z največ ± 2 mm | ±10% |
| Zunaj - okroglost (o) | ± 2% za votle odseke, ki imajo razmerje med premerom in debelino, ki ne presega 100 (glej opombo 1) | – |
| Koncavity / konveksnost (glej opombo 2) | – | Največ 0,0,8% ali 0,5 mm, kar je večje |
| Squareness ob strani | – | 90 stopinj ± 1 stopinja |
| Zunanji kotni profil | – | Glej tabelo 5 |
| Zasuk (v) | – | 2 mm +0.5 dolžina mm / m |
| Naravnost (glej opombo 3) | 0,20% celotne dolžine | 0,15% celotne dolžine |
|
Opombe: 1 Kadar razmerje med premerom in debelino presega 100, toleranca na odhod - okroglost postane predmet dogovora med proizvajalcem in kupcem. 2 Toleranca na konveksnost in konkaktivnost je neodvisna od tolerance na zunanje dimenzije. 3 Toleranca naravnost velja za naravnost v kateri koli ravni. |
||
-
Dolžina
| Vrsta dolžine | Obseg mm | Toleranca |
|---|---|---|
| Naključna dolžina | 4000 do 16000 z razponom 2000 na naročilo | 10% priloženih odsekov je lahko pod minimalnim območjem, vendar ne manj kot 75% najmanj |
| Mlin (ali 'nedoločena') dolžina | Vse | +100 mm -0 |
| Natančnost dolžina | <6000 | +5 mm -0 |
| Večji od ali enakih 6000 manj kot ali enakih 10000 | +15 mm -0 | |
| >10000 | +5 mm +1 mm / m -0 | |
| OPOMBA: Poizvedba in vrstni red označujeta vrsto potrebne dolžine in po potrebi dolžina ali razpon dolžine. Lahko pa se v času vrstnega reda določijo tolerance dolžine. | ||
Kot zagotavljajo 1163 dimenzijske tolerancezamenljivost, strukturna celovitost in enostavnost izdelave. Inženirji morajo preveriti tolerance, ko določajo cevi za kritične aplikacije (npr. Rudarstvo, mostovi).
Ključne prednosti in aplikacije
Prednosti:
- Visoka trdnost - do - razmerje teže: Mraz - konstrukcija, ki tvori konstrukcijo, zagotavlja odlično strukturno trdnost (jakosti donosa:250–450 MPa) medtem ko ostane lahek.
- Dimenzijska natančnost: Stroga tolerance zapremer, debelina stene in naravnostZagotovite enostavno izdelavo in združljivost v sklopih.
- Trajnost in korozijska odpornost: Na voljo vpocinkani ali pobarvani zaključkiza ostra okolja (npr. Rudarstvo, obalna območja).
- Stroški - Učinkovita izdelava: Električno odpornost (ERW) omogoča učinkovito proizvodnjo, zmanjšanje stroškov v primerjavi z brezhibnimi alternativami.
- Vsestranskost: Primerno zastatične in dinamične obremenitve, z možnostmi za udarce - testirane ocene (npr. C350, C450) v nizkih - temperaturnih aplikacijah.
Skupne aplikacije:
- Gradnja:Gradbeni okvirji, strešni strešniki, stebri, ograje.
- Infrastruktura:Mostovi, kažipoti, razsvetljavi drogovi, podpor za cevovod.
- Rudarjenje inIndustrijsko:Transportni sistemi, stroji stražarji, hidravlične cevi.
- Prevoz:Komponente podvozja, okvirji prikolic.
- Pripomočki:Porazdelitev vode/plina, električni kante.
Povzetek
Ker 1163 jekleni votli odseki ponujajo celovito rešitev za strukturno uporabo v več panogah. Standard ponuja vrsto ocen (C250 - C450), ki ustrezajo različnim zahtevam glede trdnosti, z natančnimi dimenzijskimi tolerancami, ki zagotavljajo združljivost pri gradbenih projektih. Hladno -, ki je oblikoval ERW proizvodni postopek, prinaša stroške - učinkovito proizvodnjo, hkrati pa ohranja visoko kakovostne standarde. Zaradi vključitve standardnih (L0) in Impact - testiranih ocen te cevi naredijo vsestranske za različne okoljske razmere. S strogim nadzorom kakovosti in protokolom za testiranje, saj je 1163 votlih odsekov v Avstraliji in po mednarodnem merilu splošno prepoznanih zaradi njihove zanesljivosti v strukturnih aplikacijah, saj inženirjem ponuja zanesljivo izbiro za komponente, ki nosijo obremenitve v stavbah, infrastrukturi in industrijskih nastavitvah.
